Система внешнего армирования на основе углеродного волокна



Система внешнего армирования (СВА) представляет собой неоднородные сплошные материалы, состоящие из двух компонентов: армирующего слоя (однонаправленные углеродные ленты, ламели, сетки из углеродного волокна) и матрицы (связующего). СВА позволяет восстановить несущую способность конструкций, сэкономить на капитальных затратах (сокращение трудовых затрат составляет до 60% в т.ч. на демонтаже и замене элементов); без остановки здания на реконструкцию выполнить ремонтные работы по восстановлению конструкций. Применение углекомпозитов в строительстве наиболее эффективно для фундаментных блоков, колонн, опор ЛЭП, балок и мостов. Волокна углерода выполняют функцию усиления колонн и перекрытий, упрочнения мостов за счёт высоких показателей удельной прочности и сопротивления на разрыв. Наружное армирование железобетонных, деревянных и кирпичных конструкций углепластиком увеличивает прочность конструкций более чем на 100%. Использование сетки из углеродного волокна вместо стальной арматуры уменьшает вес стеновых панелей на 75%.

Ткани на основе углеродного волокна — это высокотехнологичный текстиль с превосходными эксплуатационными качествами. Углеродные ткани и ленты изготавливаются на основе углеродных волокон и нитей (3К-48К). Углеродные ткани UMATEX имеют высокие показатели прочности на растяжение, устойчивы к воздействию большинства химически агрессивных реагентов. Углеродные ткани UMATEX позволяют достигнуть высоких механических свойств в пластике и создавать изделия со сложной геометрией. Углеродная ткань на основе углеродных волокон UMT подходит для армирования различных поверхностей, используется при производстве сверхпрочных пластиков и применяется во всех отраслях промышленности.

Однонаправленные углеродные ленты — это углеткань, в которой не менее 85% волокон расположено в одном направлении, за счет чего достигаются оптимальные эксплуатационные свойства для нагрузок в заданном направлении. В качестве утка (поперечных волокон) используются тонкие стеклянные, арамидные или термоклеевые нити. Такая структура обеспечивает высокую прочность углеродной ленты на разрыв, что делает ее востребованным материалом для строительства в качестве системы внешнего армирования (СВА). Производство продукции осуществляется в соответствии с системой менеджмента качества, сертифицированной на соответствие требованиям стандарта ISO 9001.

Углеродная лента FibArm Tape - однонаправленная углеродная лента для системы внешнего армирования FibArm.


Преимущества:
• Широкая область применения
• Универсальна в применении, в том числе в угловых соединениях, а также на закругленных поверхностях
• Малый вес не создает дополнительной нагрузки
• Исключительная стойкость к коррозии
• Минимальные трудовые и временные затраты на проведение работ, простота монтажа
• Возможность применения без прекращения эксплуатации усиливаемого сооружения
• Отсутствие дополнительных затрат при последующей эксплуатации

Стандартная ширина ленты 1000 мм. По запросу варьируется ширина (от 50 мм до 1600 мм), тип переплетения и альтернативное сырье.

Сетка из углеродного волокна FibArm Grid применяется для ремонта и усиления в строительстве, а также для армирования фасадных панелей и тонкостенных конструкций.


Преимущества:
• Малый вес не создает дополнительной нагрузки
• Стойкость к коррозии и атмосферным воздействиям
• Долговечность, легкость и простота применения
• Высокие механические характеристики
• Высокая стойкость к вибрационным и динамическим нагрузкам
• Паропроницаемость при использовании паропроницаемых клеевых составов или в случае использования внутри раствора или бетона
• Минимальные трудовые и временные затраты на проведение работ
• Отсутствие дополнительных затрат при последующей эксплуатации
• При использовании системы с минеральным вяжущим отсутствует необходимость устройства дополнительной огнезащиты

Углеродная ламель FibArm Lamel предназначена для увеличения несущей способности и ремонта: бетонных, железобетонных, каменных, стальных и деревянных конструкций.


Преимущества:
• Широкая область применения
• Малый вес не создает дополнительной нагрузки
• Исключительная стойкость к коррозии
• Простота транспортировки и устройства
• Минимальные трудовые и временные затраты на проведение работ
• Возможность применения без прекращения эксплуатации усиливаемого сооружения
• Высокие механические характеристики на растяжение
• Отсутствие дополнительных затрат при последующей эксплуатации

Двухкомпонентное эпоксидное связующее применяется для пропитки систем внешнего армирования FibArm Resin с улучшенными характеристиками (Компонент «А») и представляет собой тиксотропную смесь эпоксидных смол, активных разбавителей, наполнителей, пигментов и целевых добавок. Компонент «Б» являетсяполиаминным отвердителем, содержащим наполнитель и специальные добавки.


Преимущества:
• Состав с улучшенными механическими характеристиками
• Простота применения и смешения: соотношение 2:1 по объему и массе
• Разработан специально для системы внешнего армирования FibArm
• Высокие физико-механические характеристики
• Высокая адгезия к различным поверхностям: бетонным, металлическим,деревянным, каменным
• Удобен для пропитки тканей вручную
• Не требует отдельных грунтовочных составов
• Не содержит растворителей

Ремонтный состав FibArm Repair ST — сухая строительная смесь на цементном вяжущем с использованием фиброволокна, в качестве наполнителя песок, в качестве модификаторов химические добавки. Рекомендуется для применения совместно с системой внешнего армирования FibArm.


Преимущества:
• обладает свойством тиксотропности (при ремонте вертикальных поверхностей и горизонтальных перекрытий не сползает и не отслаивается);
• обладает высокой износостойкостью и прочностью, готов к восприятию начальных шаговых нагрузок через 7 часов;
• не токсичен, аллергобезопасен;
• применяется во всех климатических зонах.

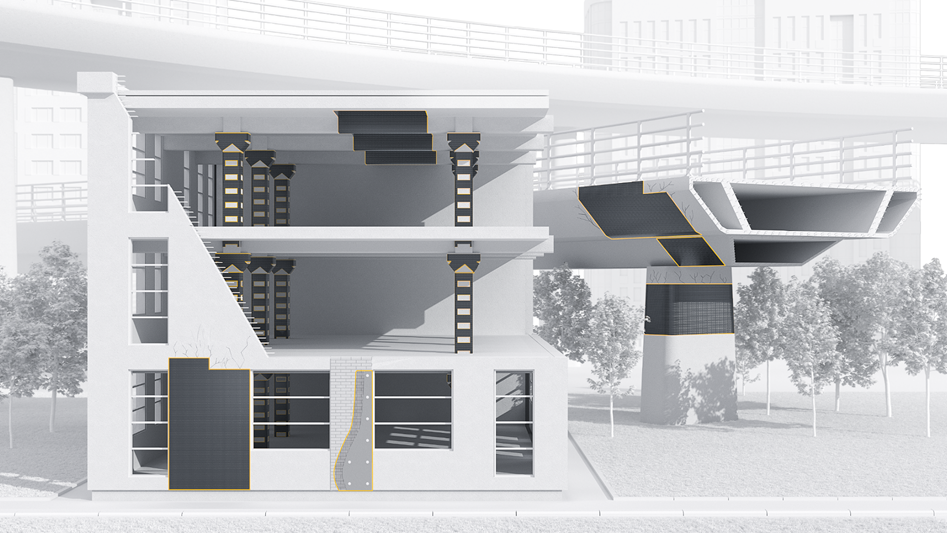

Направления использования системы внешнего армирования (СВА):

  • уменьшение сечения и собственной массы несущих конструкций
  • исправление ошибок проектирования и строительства
  • усиление зданий и сооружений при реконструкции
  • усиление и восстановление опор ЛЭП и мостов
  • восстановление несущей способности после аварий
  • применение в сейсмически активных зонах

Основные преимущества:

  • Эстетический вид;
  • Сокращение трудовых затрат до 60%;
  • Возможность выполнения работ без остановки производства или движения транспорта;
  • Минимальные требования к пространству для выполнения работ;
  • Отсутствие сварочных работ;
  • Минимальная толщина системы (до 5 мм);
  • Нет утяжеления собственной массы конструкции;
  • Нет необходимости заготавливать материалы;
  • Нет необходимости в машинах и механизмах;
  • Высокая скорость производства работ.





Техническая поддержка и сервис UMATEX:

  • Готовые технологические регламенты для утверждения заказчиком и подрядчиком,
  • Альбомы технических решений с основными проектными узлами,
  • Услуги на безвозмездной основе:

    1. Расчет по результатам обследования;
    2. Выезд на объект для тестового нанесения и консультаций;
    3. Сопровождение в органах экспертизы;
    4. Шеф-монтаж.
Техническое свидетельство о пригодности для применения в строительстве углеродных лент (в pdf* формате)
Альбом технических решений "Усиление железобетонных и каменных конструкций композитными материалами FIBARM на основе углеродных волокон" (в формате pdf)
Техническая документация (Система Внешнего Армирования)

Производственные мощности: 600 000 м2 в год

Уровень локализации в России ~95%

Производитель – АО «ЮМАТЕКС»
