Полимерно-композитные шпунтовые сваи

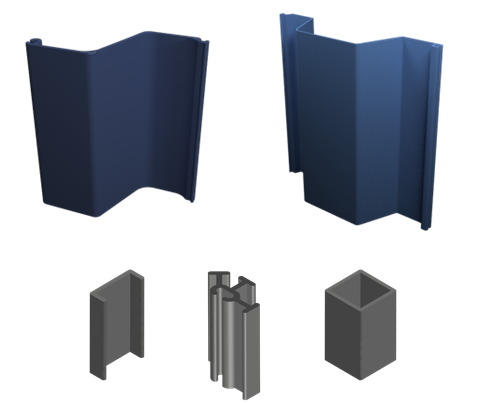

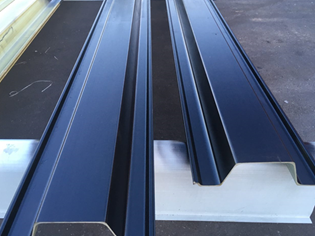

Полимерно-композитные шпунтовые сваи – изделие конструкционного назначения, получаемые путем пултрузии, с поперечным сечением различной геометрической формы, с замковым соединением для восприятия боковых нагрузок от находящегося за ним грунта.

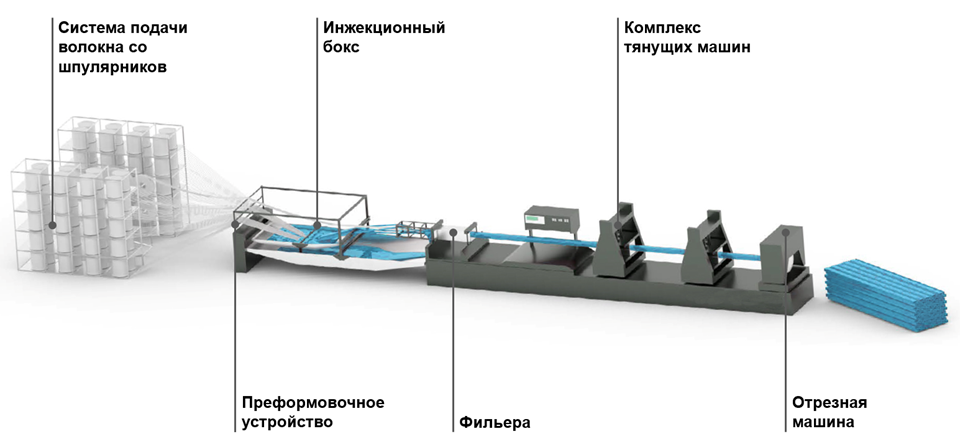

Полимерно-композитные шпунтовые сваи производят методом пултрузии (непрерывный технологический процесс получения профилей путём протяжки через нагретую формообразующую фильеру гибридных материалов, пропитанных термореактивной смолой) с различным сечением, длины и расцветки. При производстве используются армирующие наполнители (стекловолокно, базальтоволокно и углеволокно) и связующая их полимерная матрица на основе синтетических смол (полиуретаны, эпоксиды, полиэфиры, фенолформальдегиды и т.д.). Изготовление композитной продукции методом инжекционной пултрузии высокого давления является наиболее высокотехнологичным и, в то же время, эффективным.


Полимерно-композитные шпунтовые сваи изготавливаются по ГОСТ Р 57942-2017 ("Шпунт композитный полимерный").  Альбом технических решений по композитным шпунтам разработан МГСУ.

На полимерно-композитные шпунтовые сваи (профили) ШК-150УМ и ШК-200УМ получено техническое свидетельство о пригодности продукции для применения в строительстве №4778-15.


Направления использования полимерно-композитных шпунтовых свай:

  • противофильтрационные завесы
  • защита полигонов отходов всех классов
  • струенаправляющие дамбы
  • берегоукрепление и технологические водоемы
  • противопаводковые мероприятия
  • строительство пирсов и причальных стенок

Композитные шпунтовые профили могут применяться для создания противофильтрационных завес во всех случаях и для всех грунтовых условий. Противофильтрационные завесы устраиваются с применением гибридного композитного шпунтового профиля (сваи). Используемое при изготовлении полиуретановое связующее обеспечивает высокую химическую стойкость шпунтового профиля. Конструкция замкового соединения препятствует нарушению герметичности при погружении, как это случается в шпунтах с замковым соединением типа Ларсен.

При устройстве противофильтрационных завес вокруг полигонов захоронения и обезвреживания токсичных отходов, полигонов захоронения твердых бытовых отходов, различных хвостохранилищ требуется руководствоваться требованиями СП 127.13330.2017 «СНиП 2.01.28-85 Полигоны по обезвреживанию и захоронению токсичных промышленных отходов. Основные положения по проектированию».

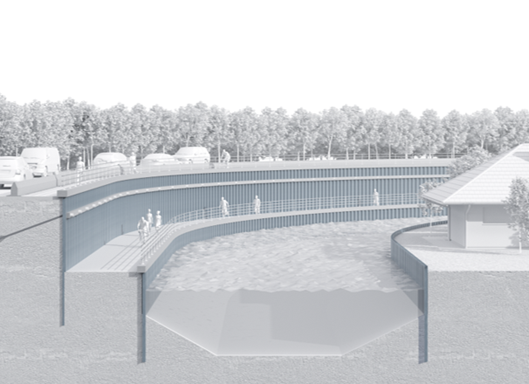

Берегоукрепление полимерно-композитными шпунтовыми профилями:

При устройстве причальной стенки требуется выполнить расчет на прочность шпунтового профиля на воздействие изгиба в поперечном направлении от навала судов. Все гидротехнические сооружения должны соответствовать требованиям СП 101.13330.2012 «Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения».

При устройстве конструкций типа подпорная стена (в том числе ограждения котлованов) при расчете требуется учитывать влияние на окружающую застройку в соответствии с СП 22.13330.2016.

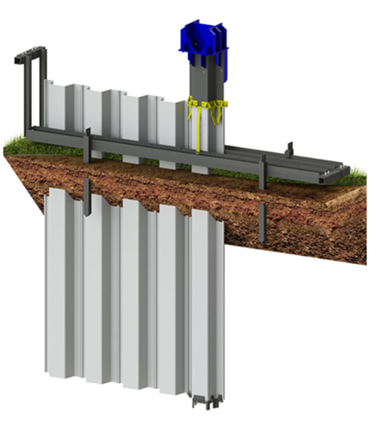

При выполнении работ по погружению гибридных композитных шпунтовых профилей допускается применение следующих типов оборудования:

  • крановых вибропогружателей;
  • вибропогружателей с боковым захватом - навесного оборудования на экскаватор.

Основные преимущества полимерно-композитных шпунтов::

  • Экономия до 20% в проектном решении
  • Экономия на аренде/покупке тяжелого оборудования
  • Экономия на отсутствии антикоррозийной защиты
  • Эксплуатация от -60 до +60°С
  • Срок службы >50 лет
  • Стойкость к коррозии и агрессивным средам
  • Высокие прочностные характеристики
    • Уникальная замковая система
    • Модульная конструкция
    • Экологическая безопасность

    Продукция защищена патентами РФ, прошла все необходимые испытания и включена в Единый федеральный каталог полимерных композитов, конструкций и изделий из них, пригодных для применения и рекомендуемых к использованию при возведении, ремонте и реконструкции объектов капитального строительства за счет средств федерального, региональных и муниципальных бюджетов.
    Минстроем России выдано Техническое свидетельство о пригодности продукции для применения в строительстве.
    Композитные шпунтовые сваи рекомендованы к применению проектными и строительными подразделениями ГК «Росатом», признаны инновационной продукцией Экспертным советом по повышению инновационности государственных закупок в транспортном комплексе при Минтрансе России, включены в Перечень инновационной продукции гражданского назначения, рекомендуемый Рабочей группой по повышению инновационности государственных закупок в транспортном комплексе Минтранса России к государственным закупкам на среднесрочную перспективу, а также рекомендованы МЧС РФ к использованию при инженерной защите территорий.

    Техническая поддержка и сервис UMATEX:

    • Готовые технологические регламенты для утверждения заказчиком и подрядчиком;
    • Альбомы технических решений с основными проектными узлами;
    • Услуги на безвозмездной основе:

      1. Расчет на основании исходных геологических данных,
      2. Выезд на объект для тестового нанесения и консультаций,
      3. Сопровождение в органах экспертизы,
      4. Шеф-монтаж.

    Подготовка расчетных обоснований проводится в сертифицированном программном комплексе MIDAS GTS NX 2D.

    Документация на продукцию:

    Степень локализации в России компонентов композитных шпунтов ~90%

    Производственные мощности: 80 000 м2 в год

    Производитель – ООО «Русатом Пултрузия» (АО «ЮМАТЕКС», Госкорпорация «Росатом»)

    Интегратор продуктовых решений – АО «ЮМАТЕКС»
