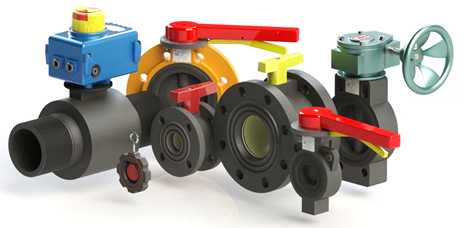

Композитная запорная арматура

Запорная арматура – устройства, устанавливаемые на трубопроводах, агрегатах, сосудах и предназначенные для перекрытия потока среды, разновидность трубопроводной арматуры. Примером запорной арматуры являются шаровые краны и дисковые затворы. Традиционно изготавливаются из металлов.

Замена металлов на композиционные материалы позволяет:

  • устранить проблему коррозии
  • уменьшить массу изделия в 3 раза
  • обеспечить высокую стойкость к воздействию различных агрессивных сред
  • увеличить срок эксплуатации
  • уменьшить стоимость владения
  • облегчить установку

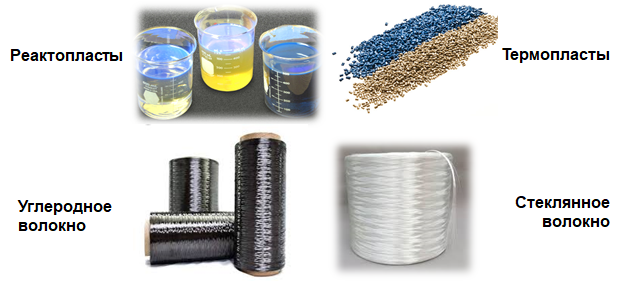

Для производства композитной запорной арматуры используются:

  • армированные пластики
  • литье под давлением и прессование

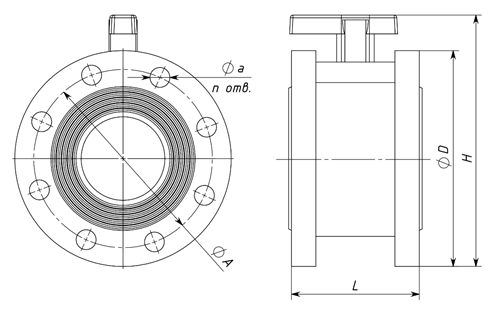

Композитные шаровые краны:

Предназначены для использования в системах водоподготовки, на объектах энергетики и жилищно-коммунального хозяйства, на предприятиях пищевой, химической и нефтяной промышленности, на автоцистернах для перевозки растворов и сыпучих сред.

Композитные шаровые краны предназначены для перекрытия трубопроводов для перекачки различных сред, в том числе агрессивных химических, абразивных, а также нефте- и газопродуктов, кроме того универсальная химическая стойкость использованных для выпуска шарового крана композитов и высокая инертность этих материалов позволяют рекомендовать данное исполнение шаровых кранов и для пищевых и биологических сред.

Композитное решение обеспечивает низкий вес арматуры, гарантирует высокую химическую стойкость арматуры, отличные эксплуатационные характеристики, а также сохранный в течение всего срока работы внешний вид запорного узла.

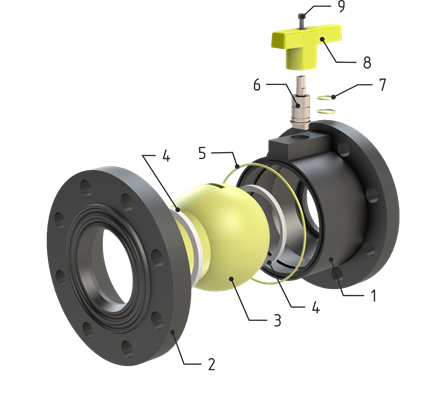

   Наименование  Материал
 1   Корпус   Композит
 2   Фланец  Композит
 3   Шар-пробка  Композит
 4   Седловое уплотнение  Ф-4 или композит
 5   Уплотнение корпуса  EPDM, FPM, РФК
 6   Шток  12Х18Н10
 7   Штоковое уплотнение  EPDM, FPM, РФК
 8   Рукоятка  Полиамид
 9   Винт  -

*EPDM – этилен-пропиленовый каучук; FPM – фторкаучук; РФК – кольца резиновые во фторопластовой оболочке.


  Условный проход (Ду), мм   25, 32, 40, 50, 80, 100
  Номинальное давление (Pn), МПа     1,0; 1,6
  Температура рабочих сред, °С   -40 ... +150
  Условия эксплуатации   УХЛ 2; 2.1 по ГОСТ 15150-69
  Класс герметичности   А по ГОСТ Р 54808-2011
  Присоединение к трубопроводу   Межфланцевое по ГОСТ 33259-2011
  Рабочие среды   • Нефтепродукты;
  • Химически активные среды (кислые и щелочные среды, в том числе с механическими включениями);
  • Вода бытовая, промышленная, морская, пар;
  • Пищевые и биологические среды.
  Варианты управления   Ручной (рукоятка), ручной с редуктором, электропривод

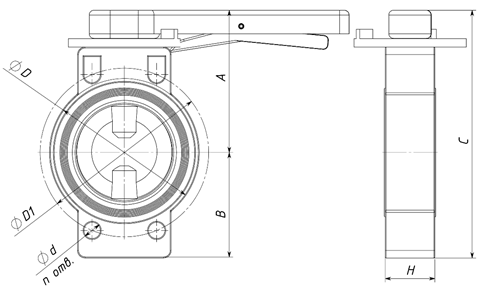

Композитные дисковые затворы:

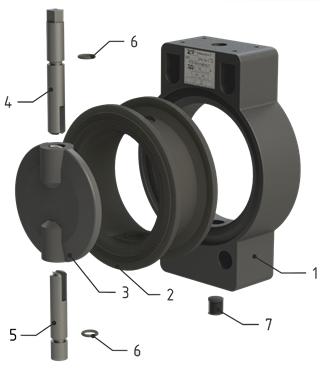

   Наименование  Материал
 1    Корпус   Композит
 2   Манжета   EPDM, FPM
 3    Диск   PEEK, Ф-4, СВМПЭ
 4    Шток верхний   12Х18Н10
 5    Шток нижний   12Х18Н10
 6    Штоковое уплотнение   EPDM, FPM,РФК
 7    Заглушка   Композит

*EPDM – этилен-пропиленовый каучук; FPM – фторкаучук; РФК – кольца резиновые во фторопластовой оболочке, СВМПЭ – сверхвысокомолекулярный полиэтилен


  Условный проход (Ду), мм   50, 65, 80, 100, 150
  Номинальное давление (Pn), МПа     1,6; 2,5
  Температура рабочих сред, °С   -40 ... +150
  Условия эксплуатации   УХЛ 2; 2.1 по ГОСТ 15150-69
  Класс герметичности   А по ГОСТ Р 54808-2011
  Присоединение к трубопроводу   Фланцевое по ГОСТ 33259-2011, муфтовое
  Рабочие среды   • Нефтепродукты;
  • Химически активные среды (кислые и щелочные среды, в том числе с механическими включениями);
  • Вода бытовая, промышленная, морская, пар;
  • Пищевые и биологические среды.
  Варианты управления   Ручной (рукоятка), ручной с редуктором, электропривод

Для дисковых затворов в композитном корпусе характерна оптимальная стоимость жизненного цикла, отсуствуют расходы для поддержания внешнего вида, сохранного в течение всего срока эксплуатации.

Продукция соответствует требованиям:

  • ТР ТС 010/2011 «О безопасности машин и оборудования»;
  • ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»;
  • Единых санитарно-эпидемиологических и гигиенических требований к товарам, подлежащих санитарно-эпидемиологическому надзору (контролю), утвержденных решением Комиссии Таможенного союза №299 от 28.05.2010.

Композитная запорная арматура выпускается по:

  • ТУ 3760-028-34724672-2016 «Краны шаровые из ПКМ»;
  • ТУ 3760-036-34724672-2019 «Затворы дисковые из композиционных материалов с эластичным уплотнением с различными видами управления»

Применение композитной запорной арматуры:

  • Энергетика
  • Промышленность (производство, хранение и транспортировка химически активных веществ)
  • Водоочистка и водоподготовка
  • Морской транспорт и добыча (условия эксплуатации способствуют появлению внешней коррозии)

Опыт эксплуатации композитной запорной арматуры:

  • ПАО «МОЭК», г. Москва – обвязка теплового пункта ГВС;
  • ООО «НПП «КФ», г. Волжский – линии трубопроводов перекачки растворов (водные растворы H2SO4 (50%) и HCl (7%));
  • ОАО «Беларуськалий», г. Солигорск, Республика Беларусь – линия загрузки реагентов (водные растворы амина (5 – 6%) и HCl (36%));
  • Волгоградские ТЭЦ, Ново-Салаватская ТЭЦ, Шахтинская ГТЭС– Цех водоподготовки (слабые водные растворы кислот и щелочей).

Интегратор и поставщик продукции – UMATEX
