Защитные композитные футляры для газопроводов и инженерных систем
Стеклопластиковые футляры предназначены для защиты трубопроводов, нефте- и газопроводов, оптоволоконных и кабельных линий от внешних нагрузок, механических повреждений в местах пересечения с подземными сооружениями и комуникациями*, а так же для возможного обнаружения и отвода газа в случае повреждения газопровода в пределах защитного футляра.
*в соответствии с требованиями СП 62.13330.2011 Газораспределительные системы (актуализированная редакция СНиП 42-01-2002).
Наличие футляра позволяет:
- контролировать возможную аварийную утечку газа и своевременно устранять её,
- снижать нагрузку от давления грунта и транспорта,
- минимизировать риск механических повреждений трубопровода,
- защищать трубу от проникновения грунтовых вод.
Разборный защитный композитный футляр устанавливается как на действующие, так и на вновь прокладываемые подземные инженерные системы: газопроводы, водопроводы, кабельные сети без их отключения.
Футляры «САФИТ» выпускаются двух типов:
1. - стандарт, представляющий собой разъемный вдоль оси моноблок с двумя горловинами под определенный диаметр труб
2. - разъемный вдоль оси составной секционный футляр любой согласованной Заказчиком длины. Секции футляров, в этом случае, стыкуются друг к другу при помощи фланцевого соединения

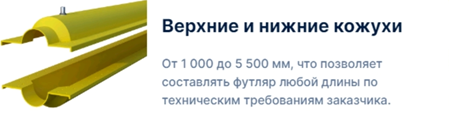

Максимальная длина одной секции — 5500 мм, минимальная — 2000 мм. Между фланцами устанавливается специальный резиновый уплотнитель. Фланцевое соединение крепится на болтах М10 из нержавеющей стали и позволяет производить защитные футляры любой длины под размеры заказчика.

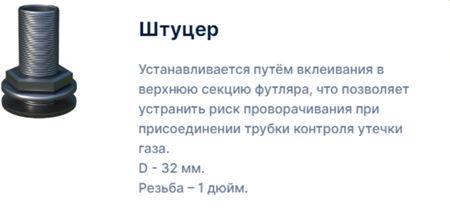

Футляры модели ЗФГТ применяются для защиты газовых труб. Корпус оснащён штуцером для подсоединения трубки контроля утечки газа. Производятся по запатентованной технологии, ТУ 22.21.10 – 010-71653326-2017 (идентичны ТУ 2296-010-71653326-2011) в соответствии с требованиями СП 62.13330.2011* Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002, прошли сертификацию «ГАЗСЕРТ» и экспертизу промышленной безопасности Федеральной службы по Экологическому, Технологическому и Атомному надзору.
Футляры модели ФТ применяются для защиты подземных коммуникаций: водопроводов, канализации и кабельных сетей. Производятся по ТУ 22.21.10 – 012-71653326-2017, сертификат соответствия требованиям нормативным документам.

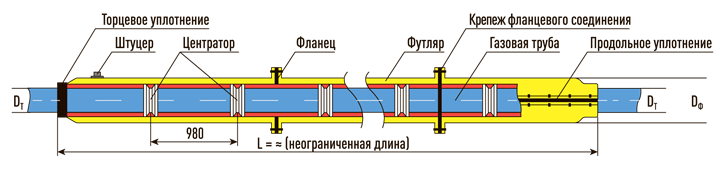

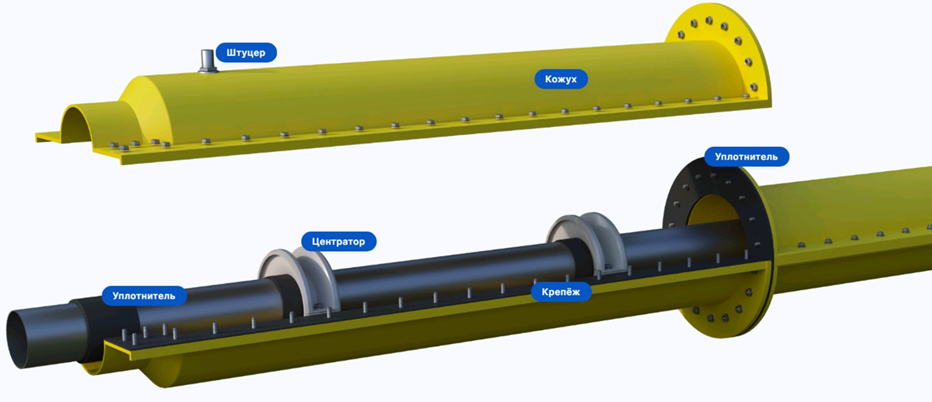

Конструкция секционного футляра:
Компания изготавливает футляры любой длины (кратно 0,1 метра) согласно проекту Заказчика.

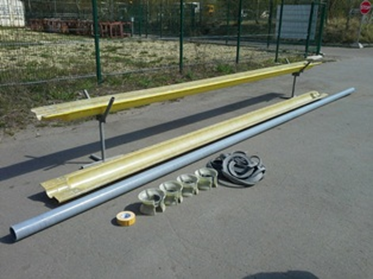

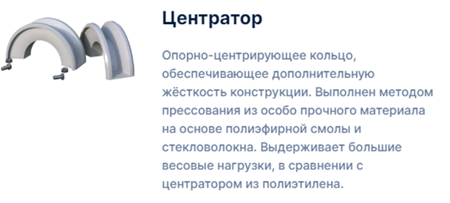

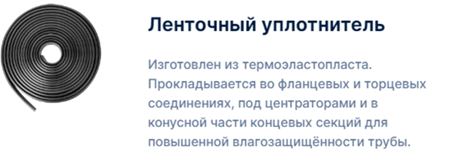

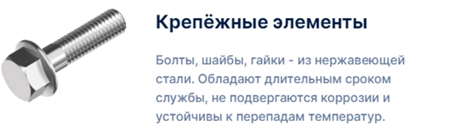

В комплект поставки входит: болты из нержавеющей стали, центраторы разборные, уплотнители резиновые.

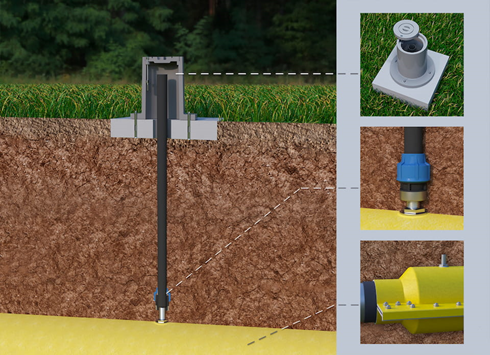

Дополнительно к стандартной комплектации можно приобрести: газовый ковер и контрольную трубку.
Технические характеристики защитного стеклопластикового футляра САФИТ:
| Диаметр футляра (внутренний), мм | от 159 до 1624 |
| Толщина стенки (штатная), мм | от 5 до 16 (по запросу заказчика может быть увеличена |
| Минимальная длина футляра, мм | 1000 |
| Соединение | фланцевое (болт, шайба, гайка) |
| Материал | стеклопластик |
| Температура эксплуатации | от -50 до +100 °C |
| Срок службы | не менее 40 лет |
| Гарантийный срок | 36 месяцев |
Типоразмеры футляров САФИТ доступны по ссылке (скачать таблицу).

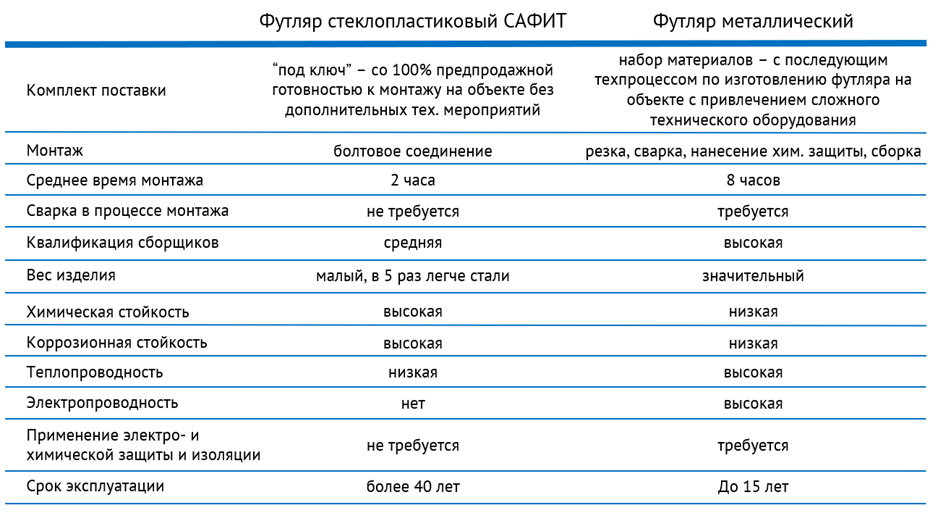

Сравнение защитного стеклопластикового футляра САФИТ с металлическим аналогом:
Более 5000 защитных футляров «САФИТ» установлены на газопроводах России (20% от всей длины газопроводов РФ защищена футлярами компании САФИТ), Белоруссии и Казахстана, что подтверждает их надежность и высокое качество.
Подробная презентация продукции доступна по ссылке.
Техническим отделом компании САФИТ еженедельно проводятся онлайн – вебинары на тему: «Особенности композитных футляров для газопроводов и их монтаж». Участие бесплатное. Записаться.
Для получения технической документации оставьте нам запрос и мы вышлем информацию: Получить ТУ.
Производитель – ООО «Системы армированных фильтров и трубопроводов» (ООО «САФИТ»)
